1、用途
為適應我國電力設備發展的需要，我們開發了9-04、9-06系列高壓小流量離心鼓風機，并成功地應用在新北熱電廠及盤錦油田。該鼓風機適用于電站、石油、環保、養殖、冶金、煉鐵、化工系統。介質溫度一般不超過50℃(*高不超過80℃)，介質中所含塵土及硬質顆粒物不大于150mg/m3。
2、形式
該鼓風機為單吸入式，9-04有№6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11個機號；9-06有№6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7個機號。
通風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；逆時針旋轉者稱左旋風機，以“左”表示。
風機的出口位置以機殼的出口角度表示。“左”“右”均可制成0度、90度、180度共三種角度。
風機傳動方式為C式和D式兩種。
3、結構特點

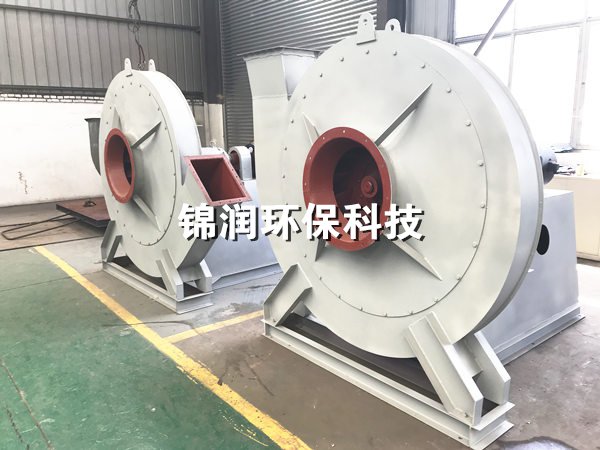

該鼓風機主要由葉輪、機殼、進風口、底座、傳動組組成。
1)葉輪：9-04型風機長短葉片共40片；9-06型風機長短葉片共36片。均屬前向彎曲葉型。葉輪成型后經靜、動平衡校正，故運轉平穩。
2)機殼：用普通鋼板焊接成蝸形殼整體。
3)進風口：做成收斂式流線型的整體結構，用螺栓固定于前蓋板組上。
4)傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱為整體結構，采用滾動軸承，用軸承潤滑脂潤滑。兩側蓋處裝有可拆密封圈。
 4、性能與選擇

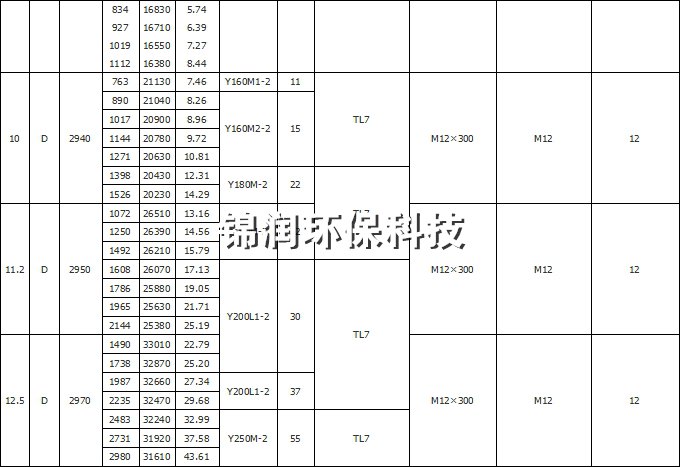

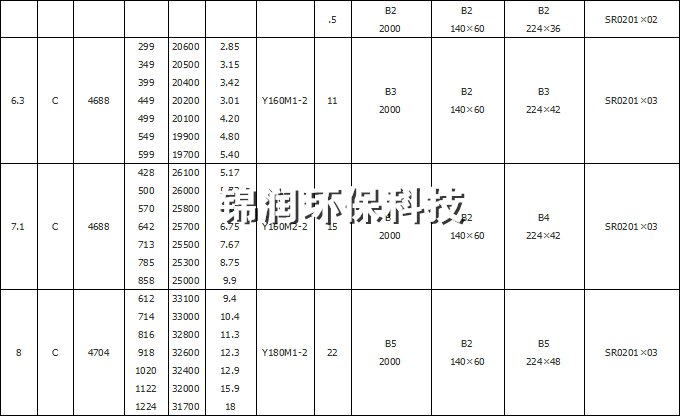

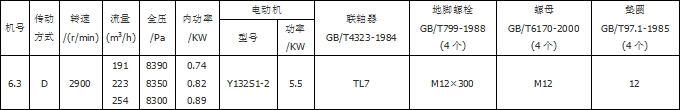

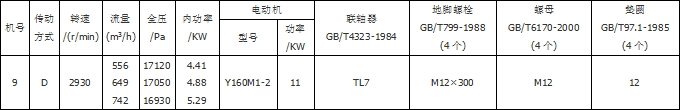

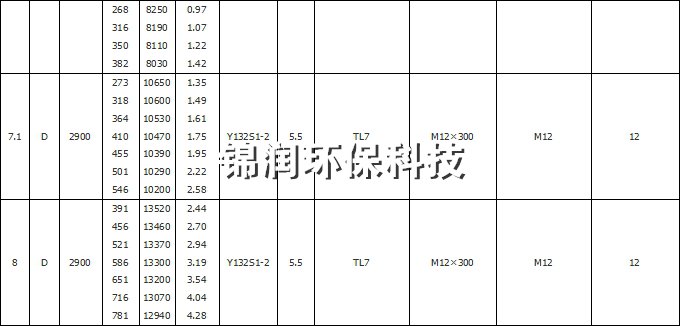

9-04系列離心鼓風機性能與選用表


9-04系列離心鼓風機性能與選用表
